En ésta primera práctica debemos hacer una placa de circuito impreso basándonos en la placa Raspi Analog Zero. Su realización conllevará varios pasos fundamentales, el primero, será estudiar la Raspberry pi 3, su funcionamiento y componentes. El segundo paso, será diseñar en Proteus nuestra propia placa, teniendo en cuenta el paso anterior. Por último, el tercer paso será crearla en la CNC.
Así quedaría la distribución del diseño del Conversor Analógico-Digital, el cual esta compuesto de :
- MCP 3008: es un conversor analógico-digital de 8 canales , cuya precisión es similar a la de un Arduino Uno , es una gran opción si solo se necesita leer señales analógicas simples como sensores de temperatura o de luz. A continuación tendréis el enlace para comprar dicho dispositivo y ver mas información sobre él.
- Pines de la Raspy: conectaremos los 40 pines de la Raspy a la placa del CAD , pero solo agruparemos los GPIO en un SIL 25 para poder acceder a ellos a traves de la placa , los pines de GND y alimentación ( 3.3V y 5V) les agruparemos en tres SIL4. Aquí tenéis el enlace para poder comprar dichos conectores : SIL25 , SIL40 , SIL4

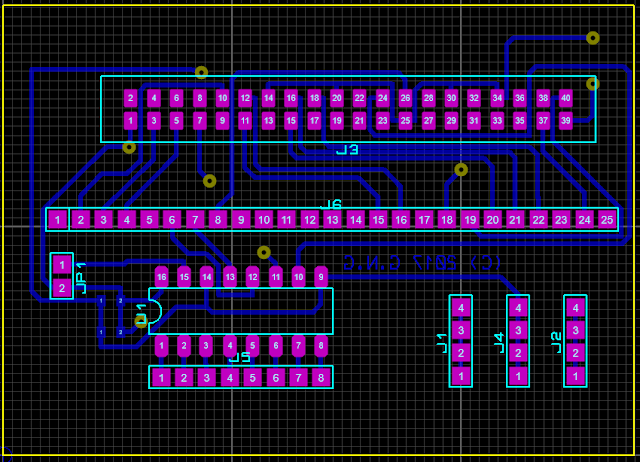

- Cara bottom
- Cara top
El siguiente paso es diseñar la posición de cada objeto en la placa de la forma que menos ocupe , para ello primero colocamos el MCP 3008 y el SIL 8 junto a el, después habrá que conectar los demás conectores de forma que no de errores en el programa de que una vía toca con algún dispositivo o con otra vía de la misma capa. Este es el diseño de las dos caras (BOTTOM y TOP)
Esta es la distribución mas detallada por capas:
Como es una placa que no tiene mucha dificultad de diseño , podemos ayudarnos de la herramienta que nos propone Proteus llama Autorouter la cual con el diseño previo en Schematic nos conectara automáticamente las vías a cada dispositivo
Hay que destacar que las vías nunca pueden tener una curvatura de 90º ya que la corriente intentara tomar el camino mas corto , por los que hay que apoyarse en otra herramienta que la encontrarás seleccionando una vía - click derecho - mitring - mitre.
-
Por ultimo cuando ya no tengas errores , el numero mínimo de cambios de vía posibles , hay que generar el archivo zip que contiene una serie de archivos que habrá que llevar al programa CircuitCAM.
