Esta practica consiste en visualizar la carga y descarga de un condensador gracias a un DAQ 6008 de NI. Si quieres saber mas información sobre que es un DAQ , aquí tienes el enlace de National Instruments.
Para esta práctica es importante el modo de medir la tensión en los pines de entrada analógicos , en primer lugar esta el modo RSE en el que hay una masa común para el amplificador y las entradas , por otro lado esta el modo diferencial en el que hay que añadir una resistencia que proporciona un camino de retorno para las corrientes de polarización del amplificador , ya que si no se satura.
También es importante diferenciar entre el significado de lo que es un canal (entrada /salida , analógica o digital ) , una tarea ( uno o mas canales virtuales con la misma sincronización y accionamiento) y un puerto (conjunto de entradas).
En esta práctica hará falta el arduino por lo que al utilizar LabView deberemos cargar en dicho Arduino el LIFA , esto es por que tenemos que utilizar un relé para activar y desactivar la carga y descarga del condensador respectivamente desde LabView.

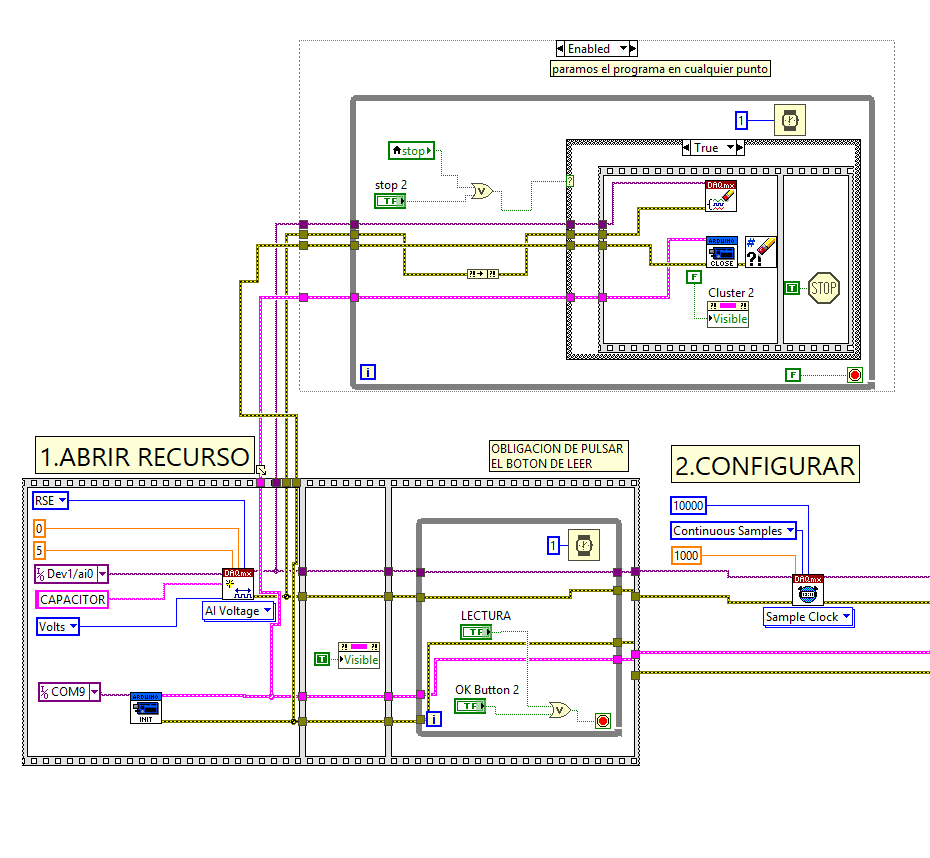

Como siempre lo primero que tenemos que hacer es abrir un recurso , en nuestro caso establecemos conexión con el arduino y con el DAQ.En el primero solo tenemos que comunicar el com en el que esta enchufado , es decir el USB; en el segundo decimos que entrada analógica vamos a utilizar del DAQ , el rango de voltaje , el nombre la unidad de medida y el modo de medir dicho voltaje, en nuestro caso en modo RSE ya que no es una medida extremadamente pequeña.
Tras abrir el recurso , colocamos un while a modo de espera para que el cliente decida cuando quiere cargar y descargar el condensador.
Después de esto configuramos el modo de lectura y empezamos a adquirir datos dentro del buffer durante el tiempo que desee el cliente con la función Elapsed Time, es importante añadir un segundo de retraso al relé de arduino para que cuando la gráfica lleve un segundo el condensador empiece a cargarse , de este modo podremos diferenciar la curva de carga perfectamente. Por ultimo leemos los datos recogidos dentro del buffer y lo mostramos en forma de gráfica , para terminar cerramos la conexión con ambos dispositivos.
Para saber tanto el tiempo instantáneo como la tensión instantánea realizamos estas formulas con la calculadora de LabVIEW.
